| Nombre De La Marca: | YOUWEI |
| Número De Modelo: | YW-18182Z3 |
| Cuota De Producción: | 100 |
| Precio: | USD 3.5-4.5 UNIT |
| Tiempo De Entrega: | Entre 5 y 7 días hábiles |
| Condiciones De Pago: | T/T, Western Union, MoneyGram, D/A, L/C, Paypal |

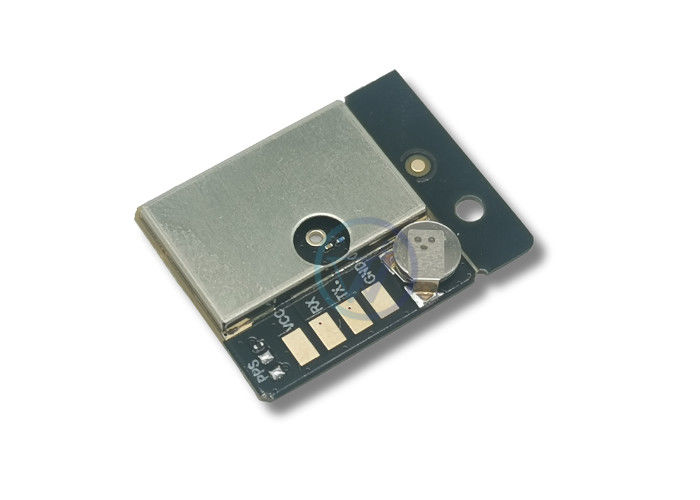

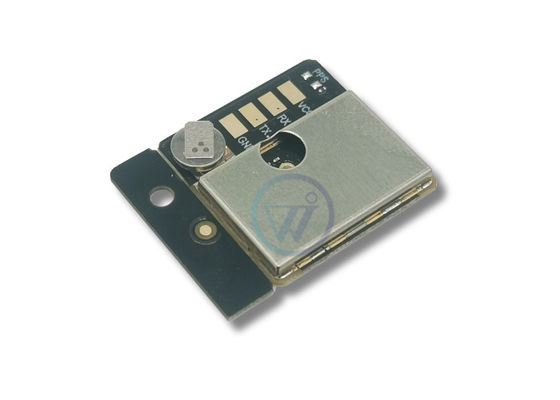

Características del productodel módulo de posicionamiento GNSS
• Construir en un solo chip GNSS de alto rendimiento AT6558R
• 72 canales en modo de búsqueda
• Sensibilidad de adquisición de arranque en frío de -147 dBm y sensibilidad de seguimiento de -162 dBm
• Rate de actualización de navegación de hasta 5 Hz
• Soporta dos sistemas GPS/QZSS, Beidou, GLONASS, Galileo, SBAS simultáneamente gracias al soporte del firmware
• Apoya el AGPS
• TCXO,LNA,SAW,RTC integrados
• Tamaño compacto, adecuado para aplicaciones que requieren mucho espacio
• Apoyar el estándar NMEA
• Soporte para el cifrado de datos
Antenasdel receptor del módulo de seguimiento GPS
Los módulos YW-18182Z3 están diseñados para su uso con antenas pasivas y activas.
| Parámetro | Especificación |
| Tipo de antena pasiva | 18.1*18.1*2 mm |
| Ganancia mínima | 15 dB (para compensar la pérdida de señal en el cable RF) |
| Recomendaciones para las antenas activas | Ganancia máxima de 30 dB |
| Número máximo de ruido | 1.5 dB |

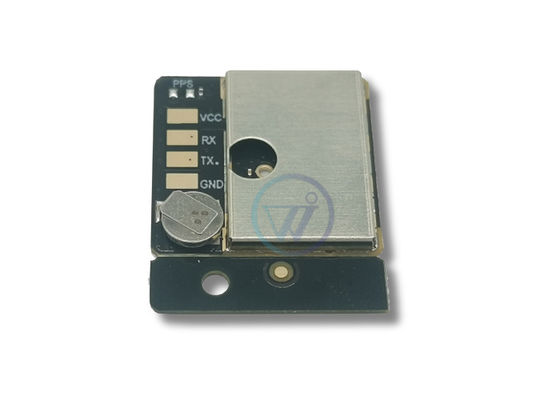

Descripción del PIN CONpara el módulo GPS YW-18182Z3
| El número de pin. | Nombre del pin | En el caso de las empresas | Descripción | En el caso de la |
| 1 | CCC de riesgo | Yo... | Fuente de alimentación del módulo | Rango de tensión: 3V ~ 5V |
| 2 | RXD | Yo... | Entrada de datos en serie de UART | |
| 3 | TXD | ¿ Qué? | Salida de datos de serie UART | |
| 4 | El GND | Yo... | En el suelo |
| Categoría de opciones | Las opciones disponibles |
| Sistemas de satélites | - GPS (L1 C/A) - GPS y GLONASS. - GPS y Galileo. - GPS y BeiDou. - Multiconstelación (todos los sistemas) |
| Precisión de posicionamiento | - Estándar: 2,5 m (SBAS) / 5 m (autónomo) - Alta precisión: < 1m (RTK/PPK) - Submedidor (con DGPS) |
| Canales | 72 canales o personalizados |
| Categoría de opciones | Las opciones disponibles |
| Tasa de actualización | - 1Hz (por defecto) - 5Hz/10Hz (navegación) - 20 Hz / 50 Hz (drones / carreras) |
| El TTFF | - Inicio en frío: ≤ 30 s - Inicio en caliente: ≤ 1s - Asistido por A-GPS: ≤ 5 s |
| Sensibilidad | - Seguimiento: -165 dBm a -162 dBm - Adquisición: -148 dBm a -160 dBm |
| Categoría de opciones | Las opciones disponibles |
| Interfaz de datos | - UART (9600/115200 bps) - I2C/SPI - USB 2.0 y 3.0 - Autobús CAN (automóvil) |
| Los protocolos | - NMEA 0183 (por defecto) - UBX (binario de U-blox) - RTCM 3.x (RTK) |
| Conectividad inalámbrica | - Bluetooth y BLE - No hay Wi-Fi. - 4G LTE (con módulos GNSS+celulares) |
| Categoría de opciones | Las opciones disponibles |
| Voltado de funcionamiento | - 3,3 V (baja potencia) - 5 V (industriales) - Amplio rango: 2.7V ∙ 5.5V |
| Consumo de energía | - Activo: 25mA 50mA - El sueño: < 1 mA - Supercondensador de respaldo (opcional) |
| Rango de temperatura | - Comercial: -20 °C a +70 °C - Industriales: -40°C a +85°C - Automotriz: -40°C a +105°C |
| Categoría de opciones | Las opciones disponibles |
| Tipo de antena | - Parche cerámico pasivo (incorporado) - Actividad externa (SMA/FAKRA) - El soporte magnético |
| Ganancia de la antena | - Estándar: 28 dB - Gran ganancia: 35 dB (para señales débiles) |
| Categoría de opciones | Las opciones disponibles |
| Certificaciones | - FCC/CE/RoHS |
| Categoría de opciones | Las opciones disponibles |
| Registro de datos | - Flash incorporado (4MB 32MB) - La ranura para microSD. |
| Actualizaciones del firmware | - OTA (Wi-Fi / móvil) - Actualización local de USB/UART |
| Funciones especiales | - Geofencing - El juicio de muerte (DR) - Anti-interferencia (de grado militar) |
Tiempo de conservación: 12 meses (no abierto).
Medio ambienteTemperatura:< 40 °C
Humedad relativa:< 90% de RH
Acción inmediata: Después de abrir la bolsa sellada, el módulo GPS debe someterse asoldadura por reflujo(infrarrojos o en fase de vapor)dentro de las 168 horas.
Condiciones del taller durante el montaje:
Temperatura:≤ 30 °C
Humedad:≤ 60% de RH
Verificación de la tarjeta de indicador de humedad (HIC):
Rango seguro: ≤ 20% RH (azul) → El módulo está seco.
Umbrales de advertencia:
30%~40% de RH (rosa) → Móduloel mayohan absorbido la humedad.
40% de RH (en rojo) → móduloha absorbido la humedady requiere horneado antes de su uso.
Tiempo total de exposición: Desde la apertura del saco hasta la soldadura de reflujo del mostoNo superior a 168 horas(7 días) en condiciones controladas en el taller.
